CONCEPUT PENTRU OPERAȚIUNI DE PRODUCȚIE

Mențineți fluxul materialelor lungi fără a încetini producția

Turnul pentru materiale lungi integrează barele, țevile și profilele lungi într-un proces logistic de producție structurat, sigur și semiautomatizat.

Fluxul materialelor Aprovizionare directă și controlată a producției

Eficiența spațiului Depozitarea pe verticală eliberează spațiu valoros pentru producție

Pregătit pentru automatizare Scalabil de la procese manuale la procese integrate

LOGISTICA PRODUCȚIEI

Depozitare automatizată a materialelor lungi pentru producția industrială

Materialele lungi depozitate pe pardoseală sau în rafturi cantilever pot crea riscuri de siguranță și pot face nesigură aprovizionarea just-in-time a producției. Turnul LS asigură depozitarea verticală automatizată și livrează materialul direct operatorului, la cerere, pentru o manipulare mai sigură și mai eficientă.

Până la 70%

Mai puțin spațiu ocupat la sol - depozitarea verticală creează spațiu pentru producție, nu doar pentru reorganizare

Aprovizionare just-in-time

Materialul este livrat operatorului la cerere, de fiecare dată

Siguranță sporită

Acces și manipulare controlată a materialelor

Mai puțină manipulare manuală

Dependență redusă de stivuitoare și mai puține ridicări repetitive

OPERARE INDUSTRIALĂ

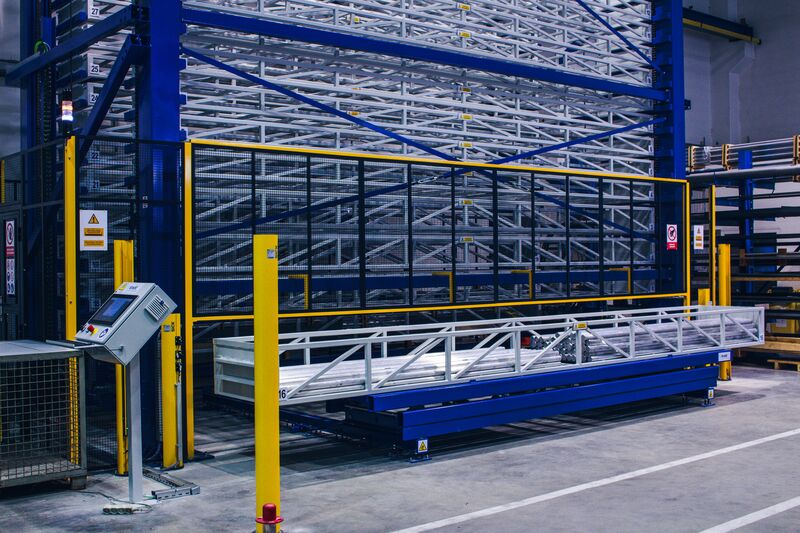

Instalații Turn LS pentru produse lungi

Instalații și aplicații reale în medii de producție industrială

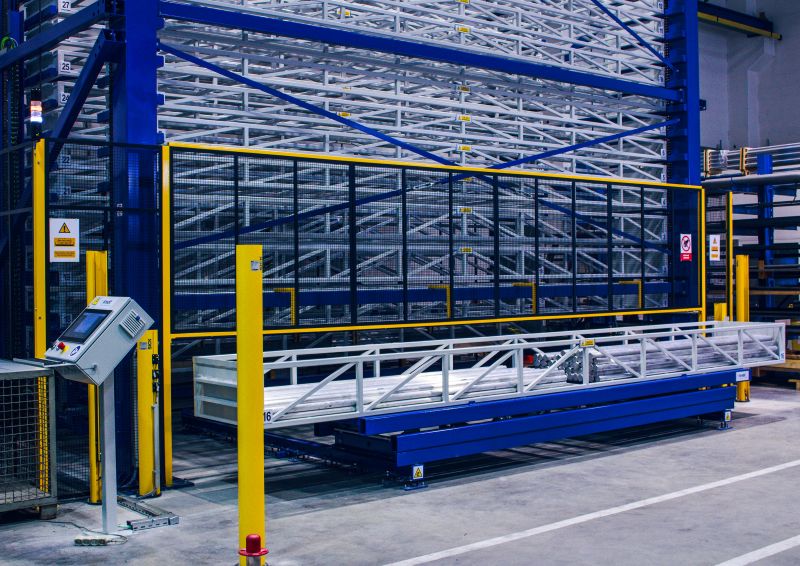

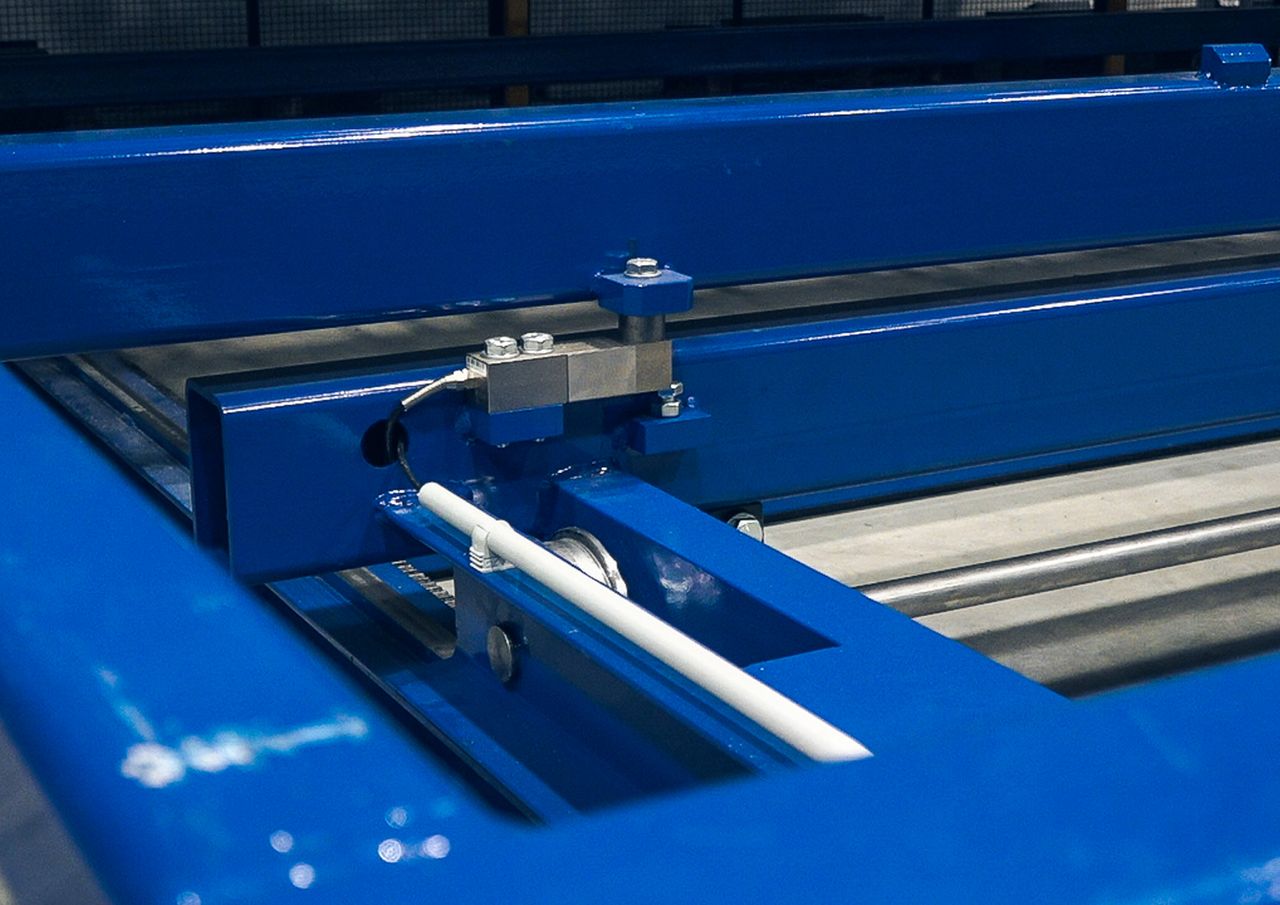

Turn LS pentru încărcături lungi, cu dotări de siguranță

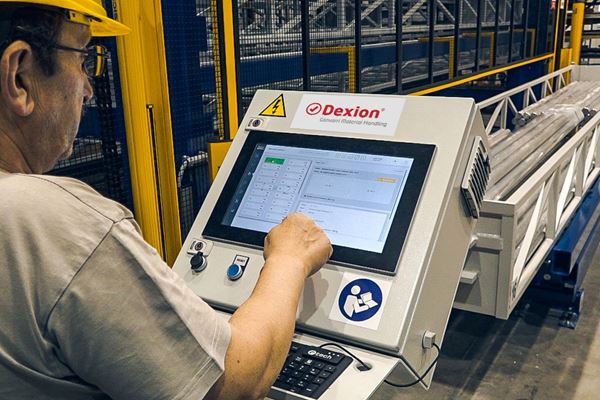

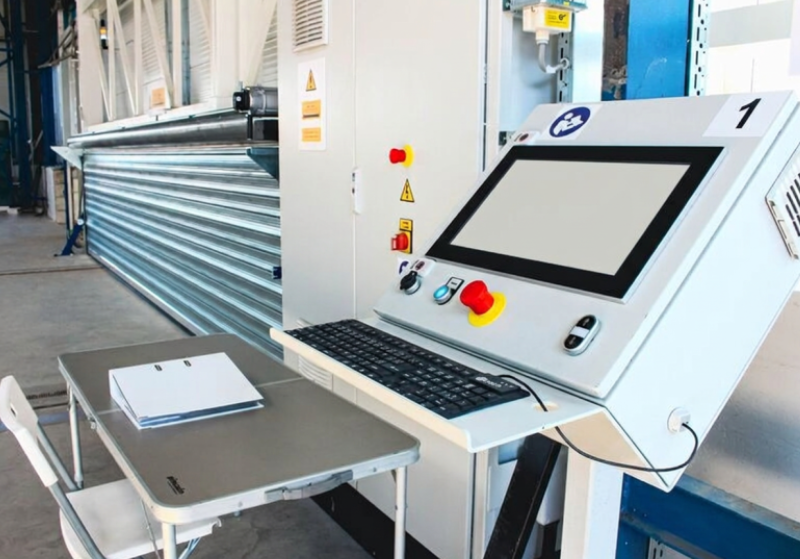

Sistem de operare WMS pentru Turnul LS, cu panou de comandă

De ce să alegeți sistemul Turn LS de la Dexion

Mai puțin timp petrecut căutând, mai puține deplasări cu stivuitorul și o disponibilitate mai bună a materialelor. Materialele sunt livrate la cerere, stocurile rămân transparente, iar fluxurile de lucru devin mai eficiente. Reducerea manipulării manuale și punctele controlate de transfer al materialelor contribuie la îmbunătățirea siguranței la locul de muncă și la crearea unui mediu de lucru mai ergonomic.

Încărcare și descărcare ergonomică
Deplasarea rapidă și eficientă a materialelor
Integrare WMS
Configurații flexibile ale turnului

FUNCȚIONALITATE

Cum funcționează Turnul LS

Extragerea automatizată și manipularea controlată a materialelor lungi și grele

Depozitarea materialelor lungi și grele, explicată și rezolvată cu Turnul LS

Depozitare pe verticală

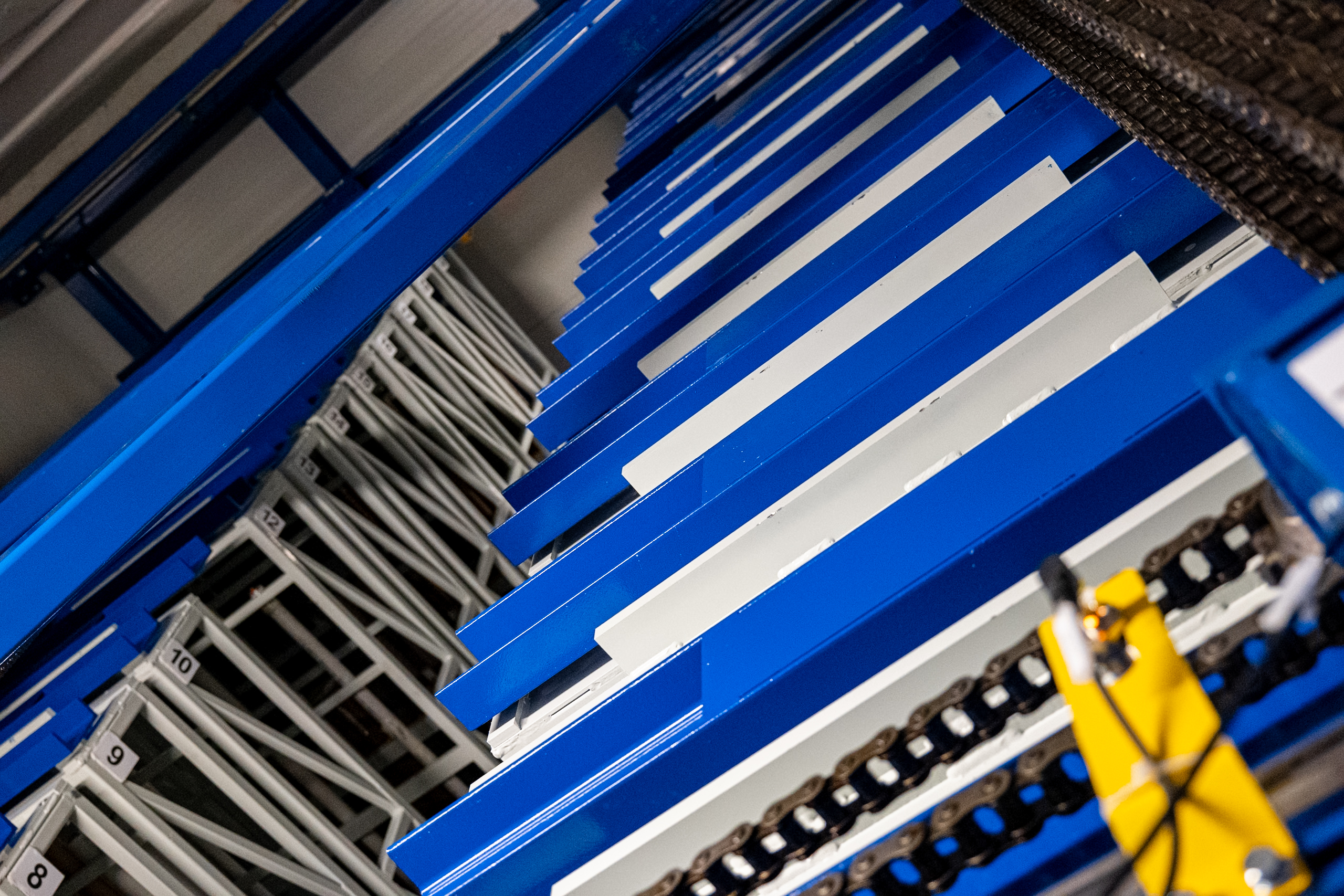

Materialele sunt depozitate în containere dispuse într-o structură verticală de tip turn, optimizând utilizarea înălțimii disponibile

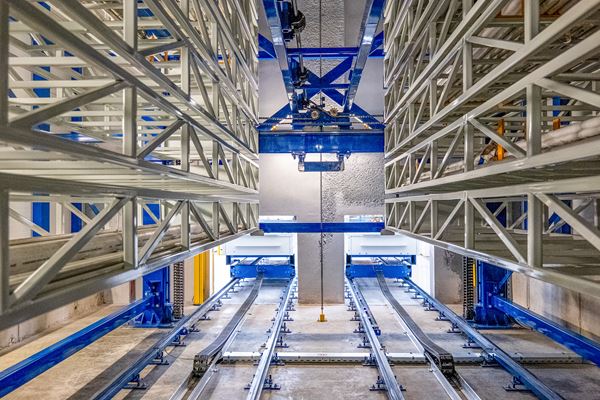

Extragere cu ajutorul liftului

Un lift integrat se deplasează la poziția necesară, preia containerul și îl transportă în zona operatorului.

Manipulare goods-to-person

Materialul este livrat la un punct fix de acces, reducând deplasările, timpul de căutare și manipularea manuală.

Returnare și depozitare

După manipulare, sistemul readuce automat containerul în poziția sa de depozitare.

AVANTAJE PRINCIPALE

Depozitare automatizată a materialelor lungi, concepută pentru mediile de producție

De la înlocuirea rafturilor cantilever până la aprovizionarea just-in-time a producției - Turnul LS este proiectat în jurul modului real de lucru al producătorilor

Livrează materiale către producție la cerere Scalabil de la operare manuală la integrare completă Înlocuiește rafturile cantilever ocupând mai puțin spațiu la sol Adecvat pentru instalații interioare și exterioare Vizibilitate în timp real asupra stocurilor

POVESTEA CLIENTULUI

Proiecte de referință pentru materiale lungi

Descoperiți ce spun clienții noștri despre noi

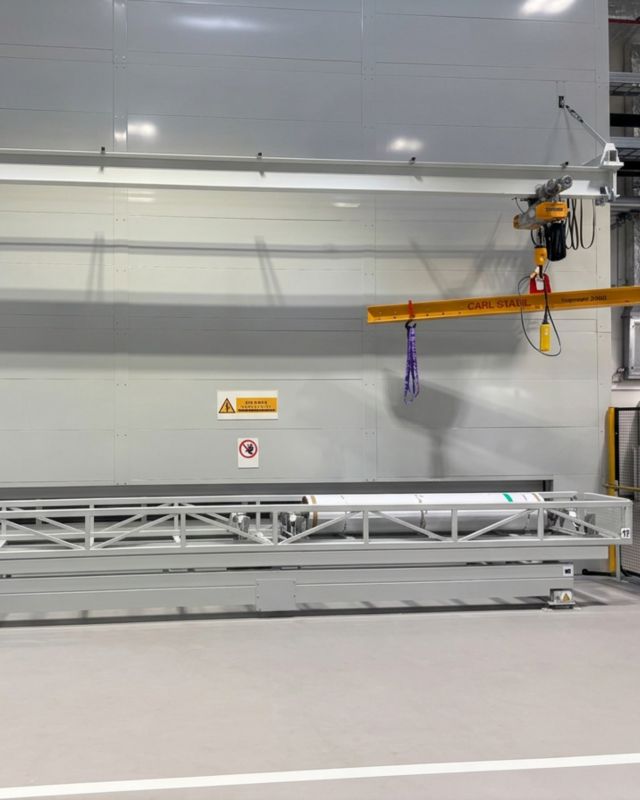

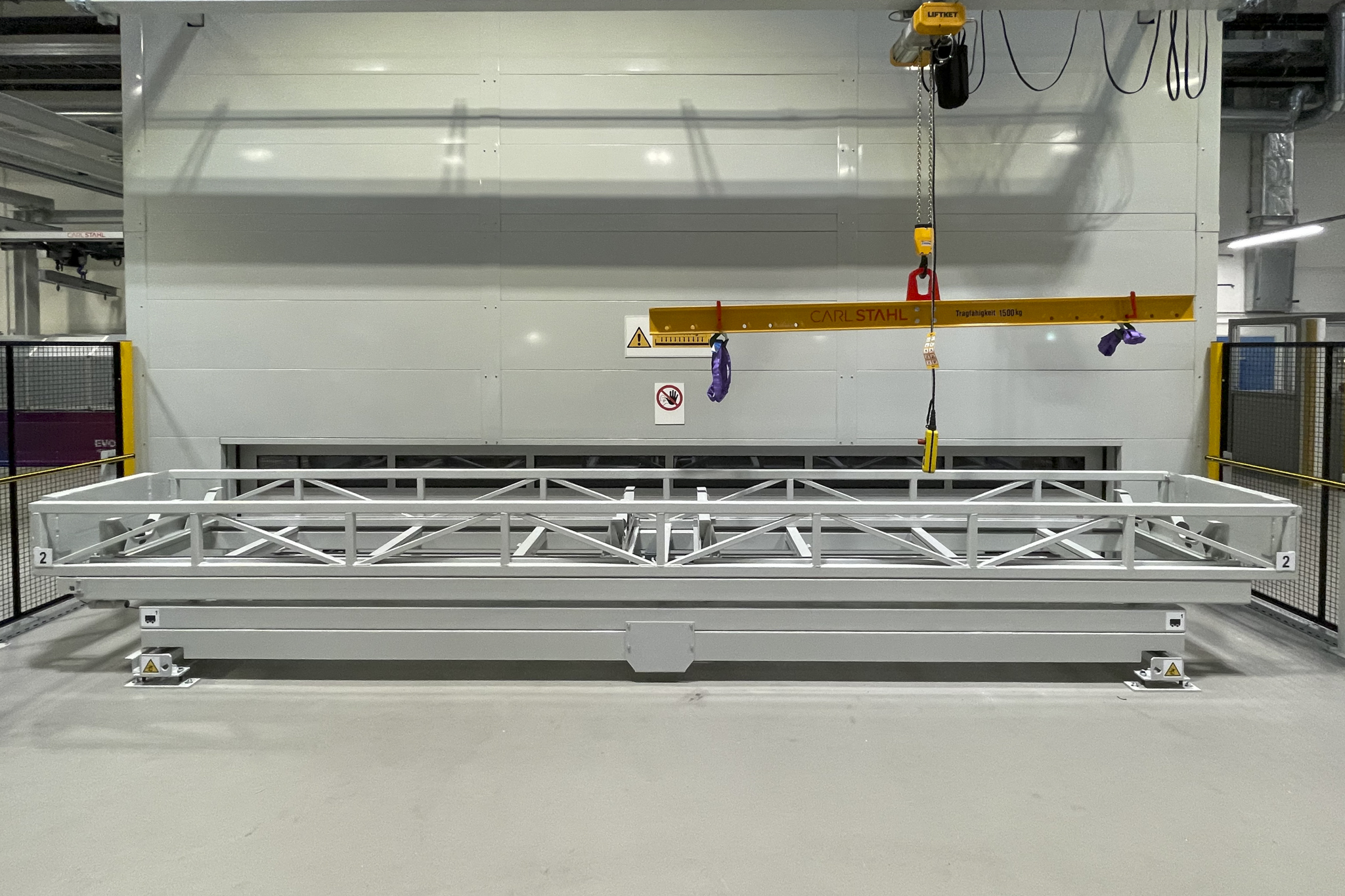

Instalație Turn LS complet închisă, cu sistem de macara integrat pentru încărcarea și descărcarea materialelor cilindrice grele într-un mediu de producție

Îmbunătățirea utilizării spațiului și a fluxului de materiale în producție

Maximizarea spațiului și a controlului pentru depozitarea rolelor grele

Un producător de folii tehnice și produse din folie avea nevoie de o modalitate mai sigură și mai eficientă de a depozita și manipula rolele și cilindrii metalici mari utilizați în procesele de acoperire și laminare. Configurația anterioară nu putea răspunde cerințelor privind greutatea și manipularea din cauza spațiului limitat disponibil.

Dexion a furnizat o soluție Turn LS complet personalizată, proiectată special pentru încărcături cilindrice. Sistemul a fost configurat cu 33 de containere personalizate, fiecare având o capacitate de până la 4.000 kg, oferind o depozitare structurată și de mare capacitate pentru rolele grele, cu o manipulare sigură și organizată.

Pentru îmbunătățirea eficienței operaționale, sistemul include o macara integrată de 1,5 tone, care permite încărcarea și descărcarea controlată direct la punctul de transfer. Designul închis adaugă un nivel suplimentar de protecție, asigurând operarea în siguranță în mediul de producție și reducând riscurile de manipulare.

În ciuda complexității soluției, proiectul a fost livrat în numai 3 săptămâni. Un sistem de control bazat pe Siemens asigură o operare fiabilă și intuitivă, oferind clientului control deplin asupra depozitării și extragerii și susținând operațiunile zilnice consecvente.

33 Containere personalizate

4,000 kg Per Container

132 tone Capacitatea totală a sistemului

"În acest proiect, adevărata ingeniozitate nu constă în Turnul LS în sine, ci în containerele special dezvoltate. Acestea sunt adaptate cu precizie rolelor și permit atât depozitarea sigură, cât și încărcarea și descărcarea ușoară cu ajutorul macaralei integrate. Astfel se creează o soluție completă care combină depozitarea, manipularea și controlul stocurilor."

Michael Sänger

Director Vânzări Sisteme Dinamice de Depozitare

Dexion GmbH, Germania

COMPONENTE PRINCIPALE

Proiectat pentru depozitare și manipulare fiabile

Lift de ridicare

Deplasarea verticală a containerelor în interiorul turnului pentru o extragere rapidă și controlată

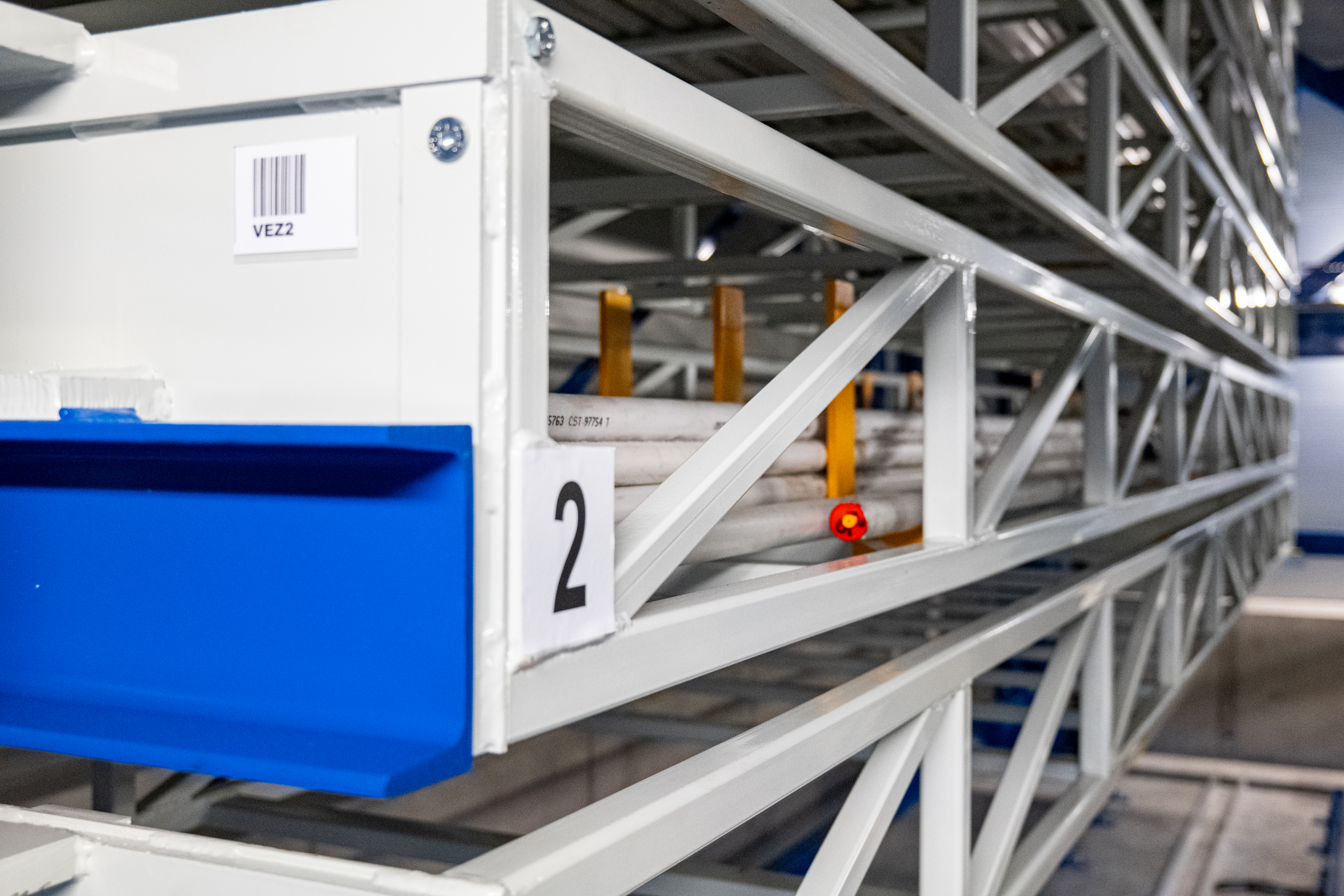

Sistem de containere

Containere de depozitare concepute pentru materiale lungi, precum bare, țevi și profile

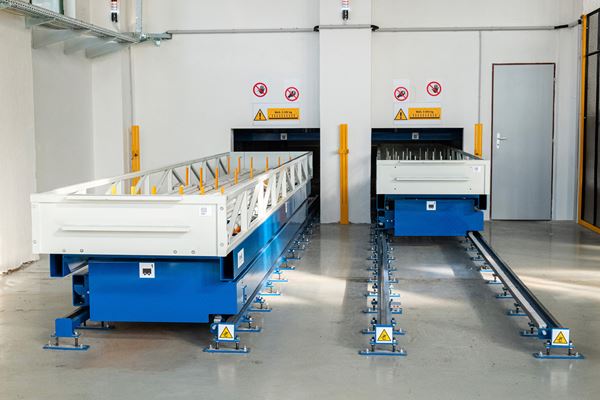

Interfața operatorului

Punct de transfer definit pentru manipularea sigură și ergonomică a materialelor

APLICAȚII

Aplicații Turn LS

Unde îmbunătățește Turnul LS fluxul materialelor în mediile industriale

Producția de metale și materiale

Depozitare cu debit mare pentru distribuitorii și procesatorii care gestionează stocuri mixte de materiale lungi.

Centre de servicii pentru oțel și metale: depozitarea structurată a barelor, țevilor și profilelor
Extrudarea aluminiului și a profilelor: secțiuni din aliaje diferite și profile pentru ferestre în același turn
Medii de prelucrare: acces rapid pentru celulele de debitare și producție
Urmărirea resturilor și a materialelor rămase: bucățile tăiate sunt reînregistrate și pot fi găsite prin WMS

Aprovizionare pentru producție și aplicații de precizie

Flux automatizat și trasabil al materialelor direct către linia de producție.

Industria aerospațială și ingineria de precizie: material certificat, cu trasabilitate completă la nivel de container
Aprovizionare just-in-time a producției: materialul este livrat operatorului la cerere
Depozit central pentru materiale lungi: depozitare de mare densitate care înlocuiește rafturile cantilever
Instalații exterioare și în curte: complet adaptate pentru depozitare în exterior, în apropierea producției

Planificați depozitarea materialelor lungi

Obțineți o configurație adaptată materialelor, spațiului și cerințelor dumneavoastră de producție.

SOLICITAȚI O CONSULTAȚIE

CARACTERISTICI ȘI OPȚIUNI

Flexibilitatea sistemului Turn LS

Adaptați sistemul la materialele, spațiul și fluxurile dumneavoastră de lucru

Containere proiectate în jurul procesului dumneavoastră

Dimensiunile containerelor, sarcinile utile și configurațiile interioare - inclusiv suporturile personalizate, separatoarele și dispozitivele de fixare - sunt configurate în funcție de materialele și cerințele specifice ale fiecărei instalații.

Suporturi și separatoare personalizate pentru bare, țevi, profile și grinzi
Dispozitive de fixare pentru prevenirea deplasării și protejarea suprafețelor finisate
Containere deschise, acoperite sau compartimentate
Containere cu înălțimi diferite în același turn

Flux de materiale integrat în clădire

Turnul LS poate fi instalat lângă un perete exterior, permițând ca materialele recepționate din exterior să fie preluate din interior. Astfel se elimină transportul de intrare, se reduce manipularea și se creează o legătură între livrare, depozitare și producție.

Materialul este recepționat din exterior și preluat din interior într-un singur pas
Elimină descărcarea separată la recepție și transportul intern
Reduce deplasările stivuitoarelor în hala de producție
Îmbunătățește siguranța prin limitarea deplasării materialelor grele la un singur punct de transfer

Configurații flexibile

Sistemele cu un singur turn, turn dublu sau mai multe turnuri sunt configurate în funcție de înălțimea disponibilă a clădirii și de capacitatea necesară. Scalabile de la operare semiautomatizată la integrare completă, pe măsură ce operațiunea se dezvoltă.

Integrare WMS și ERP

Urmărirea în timp real a stocurilor, localizarea materialelor și gestionarea reaprovizionării prin interfețe WMS/ERP standard.

PARTENER PENTRU ÎNTREGUL CICLU DE VIAȚĂ

Un singur partener, de la concept la operare

De la planificare și instalare până la service și optimizare

Configurație bazată pe materiale și fluxul de lucru Implementare la interior și exterior și conectare la procesele și sistemele IT existente Sunt disponibile diagnosticarea de la distanță și actualizările software Starea sistemului este monitorizată fără vizite la fața locului

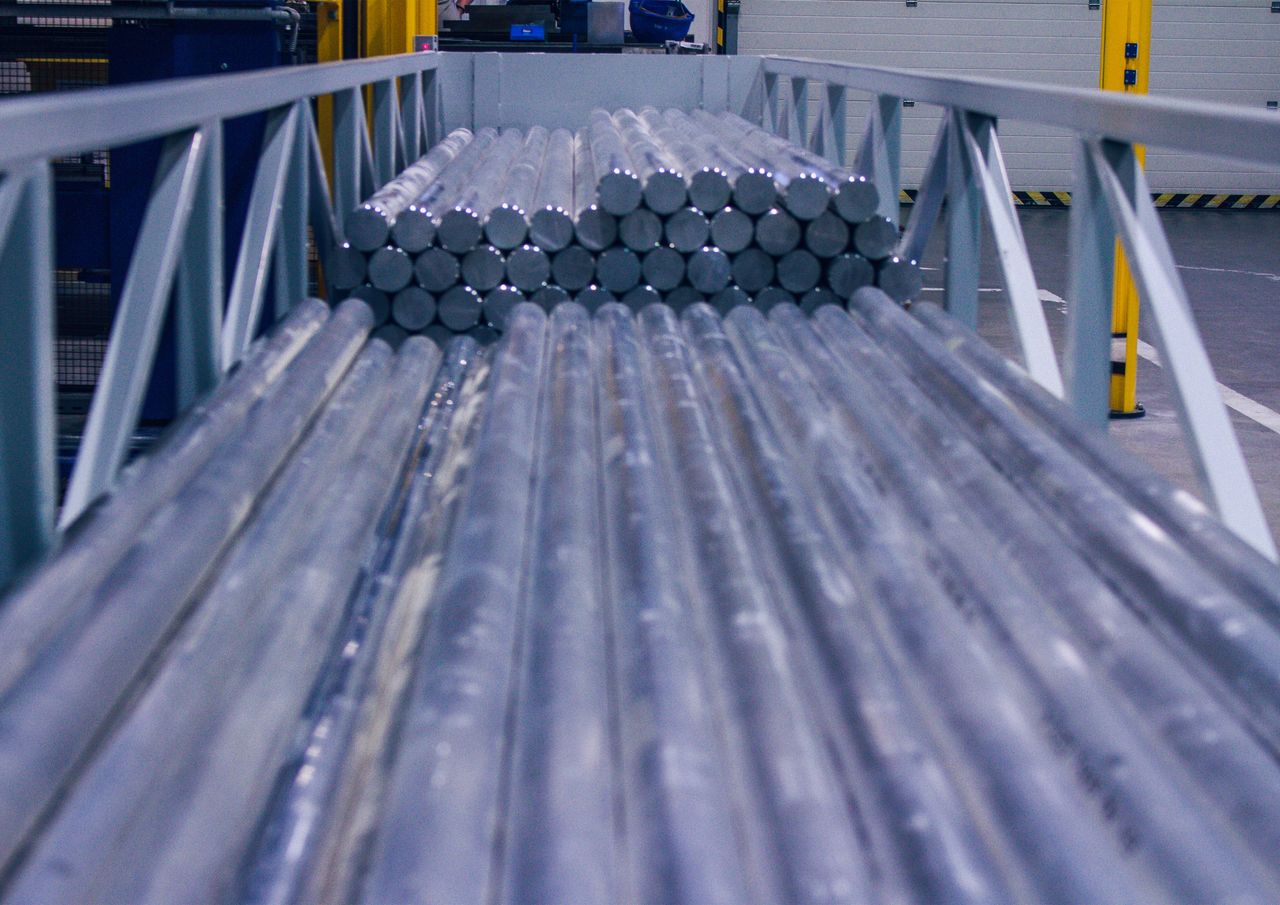

Studiu de caz Kredit (kredit.cz/en/reference/long-span-tower-cz)

Rafturi cantilever eliminate · Linie de producție nouă implementată

Producător de componente aerospațiale - Republica Cehă

Un producător de componente de înaltă precizie pentru sectorul aviației civile avea nevoie de spațiu la sol pentru un utilaj de producție nou. Rafturile cantilever statice existente ocupau hala de depozitare alăturată.

Un Turn LS dublu a înlocuit rafturile cantilever și a asigurat 172 m² de capacitate de depozitare organizată pe o suprafață la sol de 50 m², eliberând întregul spațiu adiacent pentru noul utilaj de producție, fără extinderea clădirii.

Au fost proiectate containere cu înălțimi diferite (200 mm, 300 mm, 400 mm) și două capacități de încărcare (1.500 kg și 3.000 kg), pentru a corespunde exact gamei de materiale a clientului. Sistemul WMS cu diagnosticare de la distanță a fost inclus în configurație.

Amprenta totală a sistemului, dimensiunile turnului și dimensiunile containerelor sunt definite pentru fiecare proiect, în funcție de spațiul disponibil al clientului, caracteristicile materialelor și cerințele de depozitare.

172 m² Depozitare automatizată

50 m² Suprafață ocupată

3 săptămâni Instalare

SPECIFICAȚII TURN LS

Specificații tehnice

Date standardizate pentru planificare, integrare și compararea sistemelor

Material

Bare, țevi, profile
Pot fi depozitate materiale mixte în același turn

Lungime

De la 3,3 m la 12,5 m
Înălțimea sistemului de până la 12 m

Sarcină per container

1,500 / 3,000 / 5,000 KG
Dimensiunile containerului: lungime: 3.300 – 6.500 – 12.500 mm, adâncime 600 – 1.200 mm, înălțime utilă 200 – 700 mm

Configurație

Turn simplu, dublu sau multiplu
Puncte de transfer în față, în spate sau lateral
WMS: opțional pentru turn simplu/dublu, recomandat pentru configurații multiple
